Información detallada del Producto

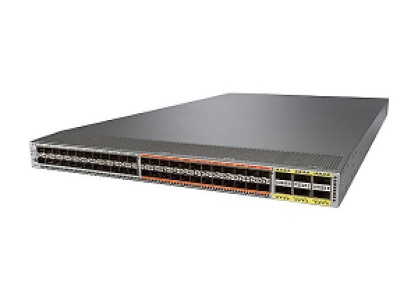

N5K-C5672UP-16G Especificación:Factor de forma
unidad de 1 estante
Número de puertos
Hasta 1152 con FEX
10 GE
48 puertos
40 GE
6 puertos QSFP verdaderos
Puertos unificados
24 puertos (Ethernet; FCoE; FC de 2/4/8 gigabits)
FCoE de 10 y 40 Gbps
Sí
VXLAN de hardware
Sí
compatible con NVGRE
Sí
Latencia
1 microsegundo
Actuación
? Reenvío de hardware de capa 2 y 3 a 1,44 Tbps; 1071 mpps (paquetes de 64 bytes)
? Compatibilidad con hasta 256 000 entradas combinadas de direcciones MAC y entradas del Protocolo de resolución de direcciones (ARP)
? Baja latencia de aproximadamente 1 microsegundo con reenvío directo para una latencia de tráfico consistente y predecible, independientemente del tamaño del paquete, el patrón de tráfico o las funciones habilitadas en las interfaces de 10 y 40 Gigabit Ethernet
? Búfer de 25 MB por 12 interfaces SFP+ de 10 Gigabit Ethernet
? Rendimiento de tráfico de velocidad de línea en todos los puertos en modo de capa 2 y 3
Interfaces
? 48 puertos fijos 1/10 Gigabit Ethernet SFP+ con 24 de los 48 puertos unificados y 6 puertos fijos 40 Gigabit Ethernet QSFP+ con soporte FCoE de 10 y 40 Gigabit Ethernet en todos los puertos respectivos y canal de fibra de 2/4/8 Gbps en todos los puertos unificados
? Módulo de expansión: 24 puertos unificados SFP+ más 2 puertos QSFP+ de 40 Gigabit Ethernet
? Conversión de puertos de 40 Gigabit Ethernet a interfaces de 10 Gigabit Ethernet a través del cable de conexión QSFP+
? Ampliación de fabric a través de las plataformas Cisco Nexus 2200 y 2300
Características de la capa 2
? Puertos de switch de capa 2 y troncales VLAN
? Encapsulación de VLAN IEEE 802.1Q
? Compatibilidad con hasta 4000 VLAN
? Compatibilidad con hasta 4000 entradas de la lista de control de acceso (ACL)
? Rapid Per-VLAN Spanning Tree Plus (PVRST+) (compatible con IEEE 802.1w)
? Protocolo de árbol de expansión múltiple (MSTP) (IEEE 802.1s): 64 instancias
? PortFast de árbol de expansión
? Protección de la raíz del árbol de expansión
? Garantía de puente de árbol de expansión
? Tecnología Cisco EtherChannel (hasta 16 puertos por EtherChannel)
? Tecnología vPC de Cisco
? sincronización de configuración de vPC
? cierre de vPC
? Protocolo de control de agregación de enlaces (LACP): IEEE 802.3ad
? Hash de canal de puerto avanzado basado en información de capa 2, 3 y 4
? Tramas gigantes en todos los puertos (hasta 9216 bytes)
? Cuadros de pausa (IEEE 802.3x)
? Control de tormentas (unicast, multicast y broadcast)
? VLAN privadas
? VLAN privada sobre troncales (aisladas y promiscuas)
? VLAN privadas sobre vPC y EtherChannels
? reasignación de VLAN
? FabricPath
? EvPC y vPC+ con FabricPath
? Adaptar FEX
? Centro de datos VM-FEX
? Admite hasta 24 extensores de estructura (capa 2) con cada switch Cisco Nexus 5672UP, 5672UP-16G y 56128P
? RDMA a través de Ethernet convergente (RoCE) mediante la compatibilidad con Data Center Bridging (DCB) (intercambio DCB [DCBX] sin caída y control de flujo de prioridad [PFC])
Características de la capa 3
? Interfaces de capa 3: puertos enrutados, interfaz virtual de conmutador (SVI), canales de puerto, subinterfaces y subinterfaces de canal de puerto
? Compatibilidad con hasta 32 000 prefijos de host IPv4 y 8000 IPv6
? Compatibilidad con hasta 8000 rutas de multidifusión (IPv4)
? Compatibilidad con hasta 8000 grupos de indagación IGMP
? Compatibilidad con 4000 entradas de enrutamiento y reenvío virtual (VRF)
? Compatibilidad con hasta 4096 VLAN
? Múltiples rutas de igual costo (ECMP) hasta 64 vías
? 4000 entradas de ACL flexibles
? Protocolos de enrutamiento: Estático, Protocolo de información de enrutamiento versión 2 (RIPv2), Protocolo de enrutamiento de puerta de enlace interior mejorado (EIGRP), Abrir la ruta más corta primero la versión 2 (OSPFv2), Protocolo de puerta de enlace fronteriza (BGP) y Sistema intermedio a sistema intermedio ( ES-ES)
? Protocolos de enrutamiento IPv6: Estático, OPFv3, BGPv6 y EIGRPv6
? IPv6 VRF ligero
? Compatibilidad con BFD: instancias OSPFv2, BGPv4, EIGRP y VRF
? Enrutamiento basado en políticas (IPv4 e IPv6)
? Protocolo de enrutador de reserva activa (HSRP) y Protocolo de redundancia de enrutador virtual (VRRP)
? Difusión directa de IP
? emparejamiento de protocolo de enrutamiento vPC+
? ACL: ACL enrutada con opciones de capa 3 y 4 para hacer coincidir la ACL de entrada y salida
? Multidifusión: modo disperso de la versión 2 de multidifusión independiente del protocolo (PIMv2), multidifusión específica de origen (SSM), Bidir-PIM, protocolo de detección de origen de multidifusión (MSDP), IGMPv2 y v3, y registro de VLAN de multidifusión (MVR)
? VRF: VRF-lite (IP VPN); unidifusión compatible con VRF; y multidifusión compatible con BGP, OSPF, RIP y VRF
? Reenvío de ruta inversa de unidifusión (uRFP) con ACL; modos estrictos y flexibles
? Compatibilidad con tramas gigantes (hasta 9216 bytes)
? Compatibilidad con hasta 24 extensores de estructura en cada conmutador de plataforma Cisco Nexus 5600 de 10 Gbps
Calidad de servicio (QoS)
? Capa 2 IEEE 802.1p (clase de servicio [CoS])
? 8 colas de unidifusión y 8 colas de multidifusión por puerto
? Configuración de QoS por puerto
? confianza de CoS
? Asignación de CoS basada en puertos
? Cumplimiento de QoS CLI modular (MQC): IPv4 e IPv6
? Clasificación de QoS basada en ACL (Capas 2, 3 y 4)
? Talla TCAM flexible
? tallado de hardware MAC y ARP
? Marcado MQC CoS
? Cola de salida virtual por puerto
? Cola de salida basada en CoS
? Cola de salida de prioridad estricta
? Programación basada en puertos de salida: Turno rotativo ponderado por déficit (DWRR)
? Vigilancia del plano de control (CoPP): IPv4 e IPv6
Seguridad
? ACL de entrada (estándar y extendida) en puertos Ethernet y Ethernet virtuales
? ACL de capa 2 estándar y extendida: direcciones MAC, tipo de protocolo, etc.
? ACL de capa 3 y 4 estándar y extendida: IPv4 e IPv6, Protocolo de mensajes de control de Internet (ICMP e ICMPv6), TCP, Protocolo de datagramas de usuario (UDP), etc.
? Vigilancia de ingreso
? ACL basadas en VLAN (VACL)
? ACL basadas en puertos (PACL)
? ACL con nombre
? Distribución optimizada de ACL
? ACL en terminales virtuales (vtys)
? Registro de ACL (solo IPv4)
? Indagación del protocolo de configuración dinámica de host (DHCP) con la opción 82
? Inspección dinámica de ARP
? Protección de fuente de IP
? Retransmisión DHCP (hasta 32 destinos)
? Seguridad del puerto Ethernet
? IPv6 RACL, PACL y VACL
? iSCSI tipo-longitud-valor (TLV)
Funciones de alta disponibilidad
? Actualización de software en servicio de Cisco (ISSU) para la capa 2
? Fuentes de alimentación y módulos de ventilador intercambiables en caliente y reemplazables en campo
? Redundancia de alimentación N+1 y N+N
? Redundancia del módulo de ventiladores N+1
administración
? Gestión de conmutadores mediante puertos de consola o gestión de 10/100/1000 Mbps
? Consola basada en CLI para proporcionar una administración fuera de banda detallada
? Administración de conmutadores en banda
? Indicadores LED de baliza y localizador basados ??en puertos
? Sincronización de configuración
? Reversión de la configuración
? Secure Shell versión 2 (SSHv2)
? Telnet
? Autenticación, autorización y contabilidad (AAA)
? AAA con RBAC
? RADIO
? TACACS+
? Syslog (8 servidores)
? Analizador de paquetes integrado
? SNMPv1, v2 y v3 (IPv4 e IPv6)
? Compatibilidad mejorada con MIB de SNMP
? Compatibilidad con XML (NETCONF)
? Supervisión remota (RMON)
? Estándar de cifrado avanzado (AES) para el tráfico de administración
? Nombre de usuario y contraseñas unificados en CLI y SNMP
? Protocolo de autenticación por desafío mutuo de Microsot (MS-CHAP)
? Certificados digitales para la gestión entre el conmutador y el servidor RADIUS
? Cisco Discovery Protocol Versiones 1 y 2
? RBAC
? SPAN en físico, PortChannel y VLAN
? ERSPAN
? Contadores de paquetes de entrada y salida por interfaz
? Protocolo de tiempo de red (NTP)
? Diagnósticos en línea genéricos de Cisco (GOLD)
? Pruebas integrales de diagnóstico de arranque
? Administrador de eventos integrado de Cisco (EEM)
? Llamada a domicilio de Cisco
? Llamada inteligente a casa de Cisco
? Interfaz predeterminada
? Administrador de estructuras de Cisco
? Cisco Prime DCNM
? Solución de administración de LAN de CiscoWorks (LMS)
Puente de centro de datos
? PFC compatible con CEE e IEEE (soporte de marco de pausa por prioridad: IEEE 802.1Qbb)
? Soporte de distancia de enlace PFC: 20 km
? Protocolo DCBX compatible con CEE
? Selección de transmisión mejorada compatible con CEE e IEEE
Características de FCoE (Requiere licencia de servicios de almacenamiento)
? FCoE compatible con los estándares T11 (Fibre Channel-BB-5)
? Protocolo de inicialización T11 FCoE (FIP) (Fibre Channel-BB-5)
? Cualquier puerto Ethernet de 10 o 40 Gigabit configurable como FCoE
? Administración de SAN separada de la administración de LAN
? Reenvío de canal de fibra (FCF)
? Tipos de puertos mejorados de canal de fibra: VE, VF y VNP
? Conexión directa de destinos FCoE
? Interfaz de administración de dispositivos de estructura (FDMI)
? Persistencia de ID de canal de fibra (FCID)
? Servicios de alias de dispositivos distribuidos
? Entrega en orden
? Seguimiento de puertos
? Tecnología Cisco FCoE NPV
? Virtualización de identificadores de puerto N (NPIV)
? Servicios de estructura: servidor de nombres, notificación de cambio de estado registrado (RSCN), servicios de inicio de sesión y división en zonas del servidor de nombres
? Servicios de fabric por VSAN
? Servicios de estructura de Cisco
? Servicios de alias de dispositivos distribuidos
? Autenticación de host a conmutador y de conmutador a conmutador Fibre Channel-SP
? Primero la ruta más corta de Fabric (FSPF)
? Zonificación estándar
? Zonificación mejorada
? Analizador de estructuras de Cisco
? Cisco DCNM-SAN
? Especificación de la iniciativa de administración de almacenamiento (SMI-S)
? Arranque desde SAN sobre vPC y vPC mejorado (EvPC)
? PCF
? Troncalización VSAN
? Interfaz de administración de dispositivos de estructura (FDMI)
? Persistencia de ID de canal de fibra (FCID)
? Servicios de alias de dispositivos distribuidos
? Entrega en orden
? Seguimiento de puertos
? Tecnología Cisco NPV
? Encuadernación de tejido para Fibre Channel
? Seguridad portuaria
? Rastreo de ruta de canal de fibra
? Ping de canal de fibra
? Depuración de canal de fibra
MIB de SNMP
MIB genéricos
? SNMPv2-SMI
? CISCO-SMI
? SNMPv2-TM
? SNMPv2-TC
? IANA-DIRECCIÓN-FAMILIA-NÚMEROS-MIB
? IANAifType-MIB
? Protocolo de ruta IANA-MIB
? HCNUM-TC
? CISCO-TC
? SNMPv2-MIB
? SNMP-COMUNIDAD-MIB
? SNMP-FRAMEWORK-MIB
? SNMP-NOTIFICACIÓN-MIB
? SNMP-OBJETIVO-MIB
? SNMP-USUARIO-BASADO-SM-MIB
? SNMP-VIEW-BASED-ACM-MIB
? CISCO-SNMP-VACM-EXT-MIB
MIB de capa 3
? UDP-MIB
? TCP-MIB
? OSPF-MIB
? BGP4-MIB
CISCO-HSRP-MIB
MIB Ethernet
? CISCO-VLAN-MEMBRESÍA-MIB
? CISCO-Interfaz-Virtual-MIB
? CISCO-VTP-MIB
MIB de configuración
? ENTIDAD-MIB
? IF-MIB
? CISCO-ENTIDAD-EXT-MIB
? CISCO-ENTIDAD-FRU-CONTROL-MIB
? CISCO-ENTIDAD-SENSOR-MIB
? CISCO-FLASH-MIB
? CISCO-SISTEMA-MIB
? CISCO-SYSTEM-EXT-MIB
? CISCO-IP-IF-MIB
? CISCO-IF-EXTENSIÓN-MIB
? CISCO-SERVER-INTERFACE-MIB
? CISCO-NTP-MIB
? CISCO-IMAGEN-MIB
? CISCO-IMAGE-CHECK-MIB
? CISCO-IMAGE-UPGRADE-MIB
? CISCO-CONFIG-COPIA-MIB
? CISCO-ENTIDAD-VENDORTYPE-OID-MIB
? CISCO-PUENTE-MIB
Monitoreo de MIB
? DIFFSERV-DSCP-TC
? NOTIFICACIÓN-REGISTRO-MIB
? DIFFSERV-MIB
? CISCO-CALLHOME-MIB
? CISCO-SYSLOG-EXT-MIB
? CISCO-PROCESO-MIB
? RMON-MIB
? CISCO-RMON-CONFIG-MIB
? CISCO-HC-ALARMA-MIB
? LLDP-MIB
MIB de seguridad
? CISCO-AAA-SERVIDOR-MIB
? CISCO-AAA-SERVIDOR-EXT-MIB
? CISCO-COMMON-ROLES-MIB
? CISCO-COMMON-MGMT-MIB
? CISCO-RADIUS-MIB
? CISCO-SECURE-SHELL-MIB
? MIB de TCP/IP
? DIRECCIÓN-INET-MIB
? TCP-MIB
? CISCO-TCP-MIB
? UDP-MIB
? IP-MIB
? CISCO-IP-PROTOCOLO-FILTRO-MIB
? CISCO-DNS-CLIENTE-MIB
? CISCO-PORTSECURITY-MIB
MIB varios
? INICIO-MIB
? CISCO-LICENCIA-MGR-MIB
? CISCO-CARACTERÍSTICAS-CONTROL-MIB
? CISCO-CDP-MIB
? CISCO-RF-MIB
? CISCO-ETHERNET-FABRIC-EXTENDER-MIB
? CISCO-PUENTE-MIB
? CISCO-FCOE-MIB
? CISCO-PORTCHANNEL-MIB
? CISCO-ZS-MIB
